114605 Ft
| Bruttó | Kedv. | Mennyiség | Érvényesség |
|---|---|---|---|
| 114605 Ft | 0 % | 1 db-tól |
Elérhető

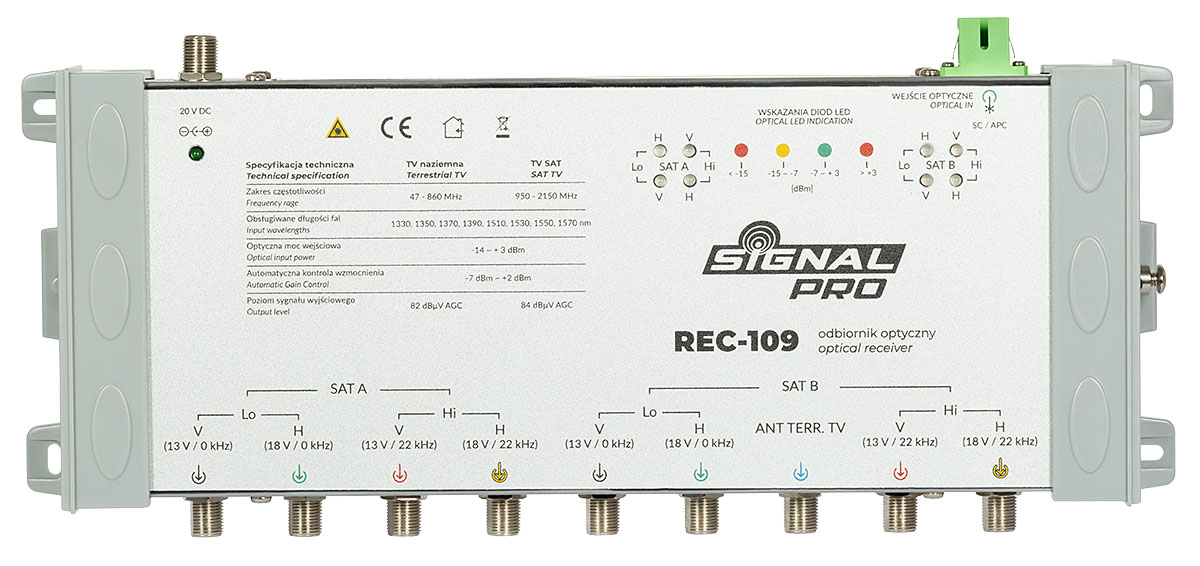

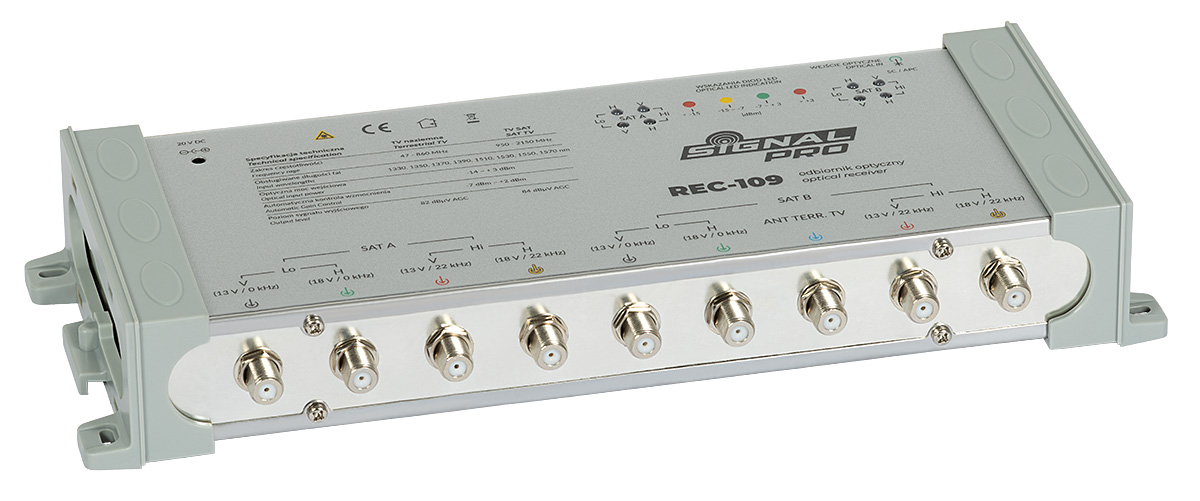

A REC-109 optikai vevő a TR-901 adó optikai jelét elektromos jellé alakítja. Kimeneti típus: 2xQUATRO + rádió/DVB-T2.
• 2x QUATRO + rádió/DVB-T2 típusú kimenet
• Kompatibilis a TR-901 SIGNAL PRO optikai adóval
• Beépített AGC áramkör, amely biztosítja a jel stabilitását a készülék kimenetén
• Támogatott hullámhosszak: 1330–1570 nm
• Az optikai jel átalakítása teljes sávú 2x SAT IF (VL/VH/HL/HH) jelekké QUATRO kialakításban, valamint rádió/DVB-T2 jelekké
• Magas zavartűrés és stabil működés széles bemeneti teljesítménytartományban
• Nagy érzékenység, amely lehetővé teszi a többpontos rendszerekben való működést
• SC/APC típusú optikai csatlakozó
• Kompatibilis a TR-901 SIGNAL PRO optikai adóval
• Beépített AGC áramkör, amely biztosítja a jel stabilitását a készülék kimenetén
• Támogatott hullámhosszak: 1330–1570 nm
• Az optikai jel átalakítása teljes sávú 2x SAT IF (VL/VH/HL/HH) jelekké QUATRO kialakításban, valamint rádió/DVB-T2 jelekké
• Magas zavartűrés és stabil működés széles bemeneti teljesítménytartományban
• Nagy érzékenység, amely lehetővé teszi a többpontos rendszerekben való működést
• SC/APC típusú optikai csatlakozó
Részletes leírás
Az REC-109 R69958 SIGNAL PRO optikai vevő SMATV-rendszerekben, valamint egymódusú optikai szálon alapuló, kiterjedt elosztóhálózatokban történő alkalmazásra készült. Feladata a TR-901 R69956 adóból érkező WDM optikai jel átalakítása nyolc, QUATRO szabványú (VL, VH, HL, HH) SAT IF kimenetre mindkét műholdpozíció esetén, valamint földfelszíni rádió/DVB-T2 jel kimenetekre.
A REC-109 R69958 SIGNAL PRO vevőkészülék teljes kompatibilitást biztosít a tipikus műholdas multiswitchekkel (különösen a SIGNAL PRO multiswitch-sorozattal), valamint lehetővé teszi pont–multipont struktúrák kiépítését optikai szálas jelosztás alkalmazásával. Az optikai út nagy érzékenységének, valamint a beépített kimeneti szintstabilizáló áramkörnek köszönhetően a vevőkészülék megbízható működést garantál nagy épület- és kollektív rendszerekben.
Főbb jellemzők:
- kompatibilis a WDM technológiában működő TR-901 R69956 SIGNAL PRO optikai adóval
- 2x QUATRO + rádió/DVB-T2 típusú kimenet
- beépített AGC áramkör (ang. Automatic Gain Control), amely biztosítja a kimeneti jel stabilitását
- támogatott hullámhosszak: 1330–1570 nm
- az optikai jel átalakítása teljes sávú 2x SAT IF (VL/VH/HL/HH) jellé QUATRO rendszerben, valamint rádió/DVB-T2 jelekké
- nagy zavartűrés és stabil működés széles bemeneti teljesítménytartományban
- nagy optikai kapacitás keret, amely lehetővé teszi a többpontos telepítésekben való működést
- SC/APC típusú optikai csatlakozó
- beépített LED-ek a diagnosztika és a konfiguráció megkönnyítésére
- alkalmas 16 vevőre történő jelosztású rendszerekben való működésre
A WDM technológia és a precíz szűrők alkalmazásának köszönhetően a REC-109 vevő hatékony hullámhossz-szétválasztást biztosít, ami alacsony torzítást és kiváló kimeneti jelminőséget eredményez. A vevő nagy érzékenysége lehetővé teszi a működést még jelentős optikai csillapítás mellett is, ami kibővíti a telepítések tervezési lehetőségeit nagyobb távolságokra. A fém, masszív konstrukció védi a belső áramköröket, hatékony hőelvezetést biztosít, és lehetővé teszi a 24/7 üzemmódban történő megbízható működést. További előnyt jelent az intuitív, LED-diódákon alapuló diagnosztika, amely lehetővé teszi a szerelő számára az eszköz működési paramétereinek és az esetleges rendellenességeknek a gyors felmérését. Ezzel szemben a stabilizált RF jelszint lehetővé teszi a kábelezés hosszából vagy az optikai útvonal üzemi körülményeinek változásából adódó különbségek kiküszöbölését, így a vevő egyenletes, megismételhető paramétereket garantál az egész rendszerben.
Az ügyfelek rendelhetnek bármilyen patch kábelt elkészítve a meghatározott csatlakozókkal. Kérjük, forduljon az értékesítési asszisztensünkhöz.
 | AZ BEMENETI JELSZINTET JELZŐ LED-DIÓDÁK Az optikai vevőegység LED-diódákkal van felszerelve, amelyek egyértelmű és intuitív módon tájékoztatják a felhasználót az aktuális bemeneti jelszintről. Ennek köszönhetően a felhasználó gyorsan reagálhat az esetleges rendellenességekre, minimalizálva az interferencia, a túlvezérlés vagy az átviteli minőség romlásának kockázatát. A készülék telepítése optikai teljesítménymérő nélkül is elvégezhető. |
| SC/APC OPTIKAI CSATLAKOZÓ Az SC/APC optikai csatlakozó a száloptikai átviteli rendszerekben alkalmazott szabványos interfész, amely magas minőségű és megbízható kapcsolatot biztosít. Az APC (Angled Physical Contact) 8°-os szögű polírozás alkalmazása jelentősen csökkenti az optikai jel visszaverődéseit, ami kisebb veszteségeket és jobb átviteli minőséget eredményez. Az ilyen rendszerekben általánosan használt FC/UPC csatlakozókkal szemben az SC/APC csatlakozók nem okoznak problémát az eszközök csatlakoztatása és üzemeltetése során. |  |
 | 1 ADÓ – 2 MŰHOLDAS POZÍCIÓ + RÁDIÓ/DVB-T2 Egy adó, amely két műholdas pozíciót, valamint a földfelszíni Rádió/DVB-T2 jeleket kezeli, univerzális megoldást jelent a korszerű RTV-telepítések számára. Az ilyen kombináció leegyszerűsíti a telepítés felépítését, csökkenti a szükséges eszközök és kábelezés számát, és növeli az egész rendszer funkcionalitását. |
| WDM TECHNIKA A WDM-technikák (Wavelength Division Multiplexing) a jelek optikai szálban történő többszörözésének módszerei a fény különböző hullámhosszainak felhasználásával. Minden hullámhossz önálló adatfolyamot hordoz. Az infrastruktúra hatékony kihasználása – egyetlen szál sok kábel helyett, csökkenti a hálózat kiépítésének és üzemeltetésének költségeit. |  |
A Signal PRO telepítésének egyik példája
Optikai–réz RTV/SAT rendszer a SIGNAL PRO márka professzionális készüléksorozatának felhasználásával 256 lakás számára:
- műholdas TV (2 műholdpozíció)
- földfelszíni TV, rádió
- elosztás 1 optikai szálon
- a jel felosztása 4 optikai ágra
Ez a megoldás nagy létesítményekben alkalmazható, ahol a lépcsőházak közötti távolság több tucat méter, és az RTV/SAT jelet egyetlen optikai szálon szeretnénk továbbítani. Az optikai kábel kiváló védelmet nyújt a túlfeszültségekkel szemben. Ez azt jelenti, hogy az antennák környezetében indukálódó minden túlfeszültség a közvetlenül utánuk telepített optikai adónál megáll – a telepítés összes többi eleme 100%-ban védett.
A TR-901 R69956 SIGNAL PRO optikai adó alkalmazása lehetővé teszi a rádió/DVB-T2 és a SAT jelek elosztását két műholdpozícióról egyetlen optikai szál segítségével. Az adó burkolatába épített LED-ek gyorsan ellenőrizhetővé teszik a csatlakozások helyességét, valamint folyamatos hálózati diagnosztikát biztosítanak. A két műholdpozícióról érkező jelek átvitele WDM technológia alkalmazásával valósul meg. Az 1x4 SC/APC SIGNAL PRO A98864 optikai splitter az optikai jel négy független ágra történő elosztására szolgál. Ezt követően a jel a REC-109 R69958 optikai vevőbe jut, amely az optikai szálról réz közegre alakítja át a jelet. A vevő a teljes sávot nyolc polarizáció/sáv párra (VL, HL, VH, HH) osztja – hasonlóan két klasszikus QUATRO típusú fejkonverter működéséhez –, valamint a rádió/DVB-T2 jelet is továbbítja. Az optikai vevők után szabványos multiswitch rendszer kerül kialakításra, Signal PRO multiswitchekre alapozva. Nagyobb számú multiswitch vagy hosszú réz gerincvezeték esetén szükséges a rajzon feltüntetett R69900 gerincerősítő alkalmazása.
Technikai adatok
| Termék típusa | Optikai vevő | ||
| Megnevezés | |||
| Jel típusa | RTV/SAT | ||
| Gyártó | |||
| Bemenet - optikai jel | |||
| Csatlakozó | SC/APC | ||
| Hullámhossz | nm | ||
| Bemeneti teljesítményszint. | dBm | -14...+3 (AGC: -7...+2 esetén) | |
| Kimenet - RF jel | |||
| Csatlakozók | F | ||
| Kimenet típusa | TV+Rádió | ||
| Kimenet típusa | SAT | ||
| Frekvenciatartomány | FM/DAB+/DVB-T2 | MHz | 47 - 862 |
| Frekvenciatartomány | SAT | MHz | 950-2150 |
| Impedancia | Ω | 75 | |
| Kimeneti szint | dBµV | ||
| Egyéb paraméterek | |||

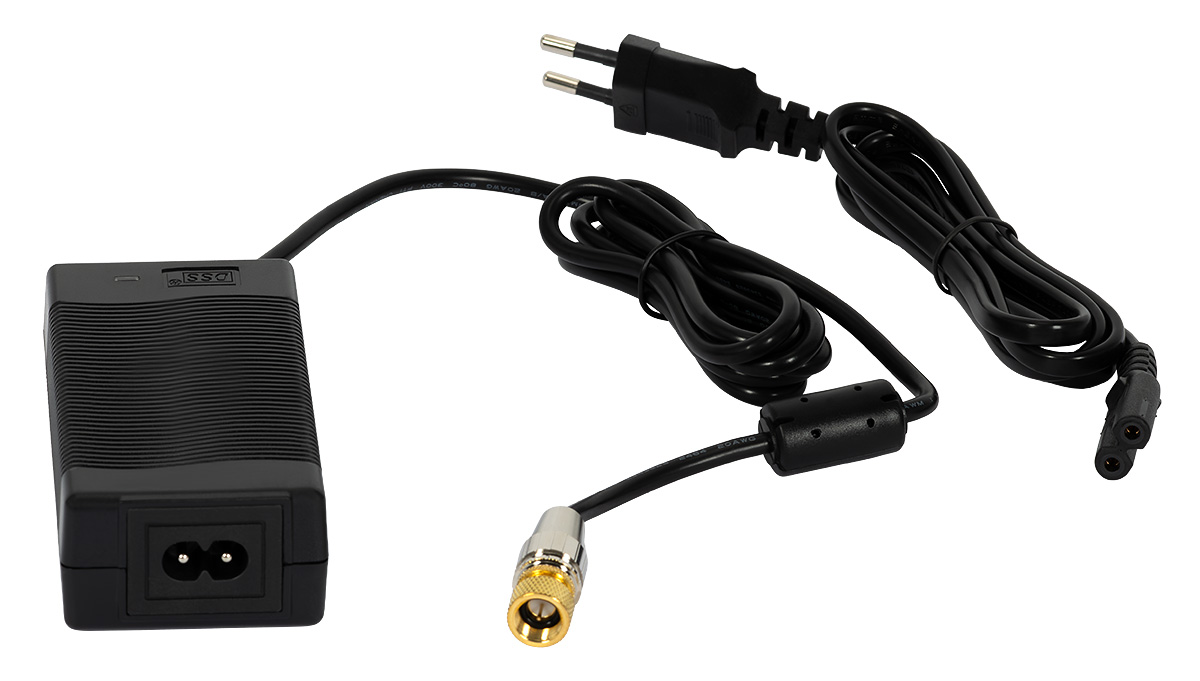

| Tápfeszültség | DC V | 20 | |
| Teljesítményfelvétel | A | 3,5 | |
| Teljesítményfogyasztás | W | ||
| Méretek | mm | ||
| Súly | kg | 0,7 | |
