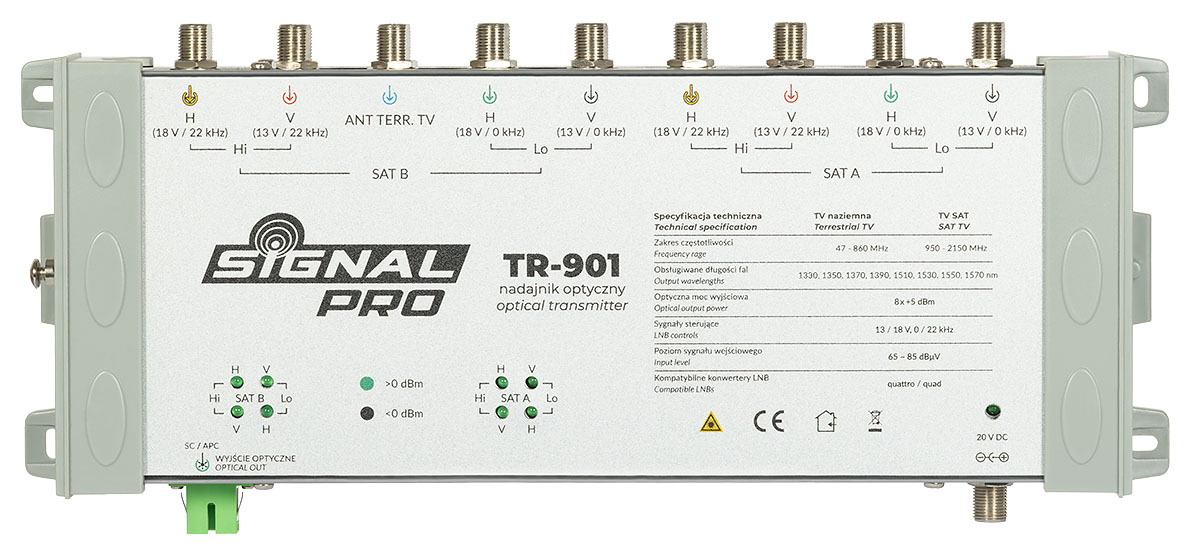

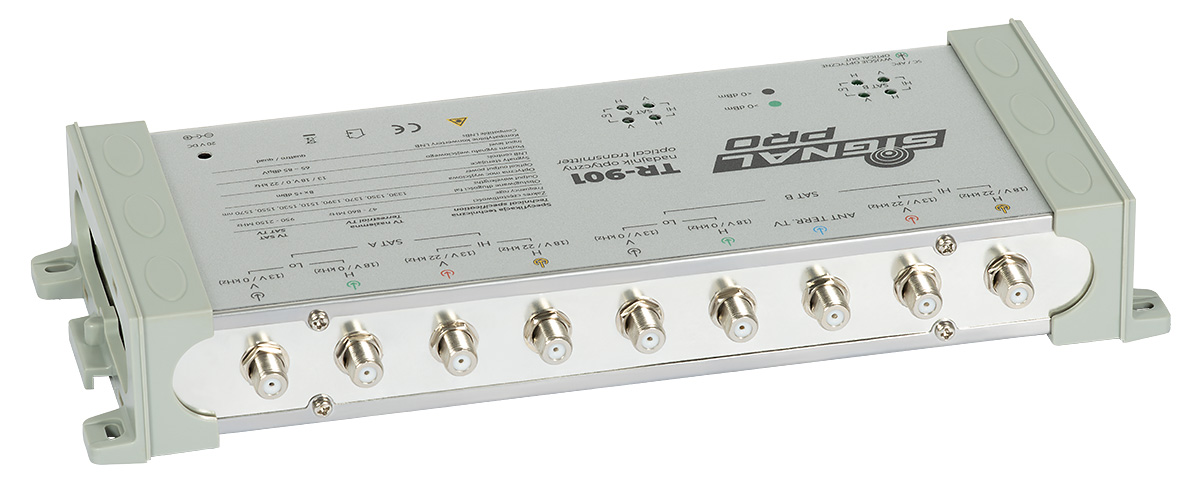

Optikai adó TR-901 (8x SAT IF+Terr) SIGNAL PRO

A TR-901 R69956 SIGNAL PRO optikai adó közösségi és épületen belüli rendszerekben televíziós jelek elosztására szolgál, lehetővé téve a QUAD vagy QUATRO típusú fejkonverterekből származó DVB-S/S2 műholdas jelek, valamint a földfelszíni digitális televízió DVB-T2 és az FM/DAB+ rádiójelek átalakítását egymódusú optikai szálon történő továbbítássá. A TR-901 R69956 SIGNAL PRO adó két műholdpozíciót támogat, egyidejűleg biztosítva a teljes SAT IF sáv (VL, VH, HL, HH) optikai elosztását mindkét műholdpozícióhoz valamint a DVB-T2/földfelszíni rádiójelek továbbítását egyetlen optikai útvonalon. Az alkalmazott, stabilizált kimenő teljesítményű (8 × 5 dBm) nagy hatékonyságú lézerek alacsony torzítást, minimális zajszintet és a jelátviteli út nagy fokú ellenállását garantálják a külső zavarokkal szemben.

A TR-901 SIGNAL PRO adó precíz AGC áramkörrel van felszerelve, amely az optikai szintet a bemeneti szintek változásától függetlenül állandó értéken tartja. A masszív kialakítás, a hatékony hűtés, valamint a széles hőmérséklet-tartományban biztosított folyamatos üzem lehetővé teszi a megbízható használatot professzionális SMATV rendszerekben. A készülék együttműködik a SIGNAL PRO márkájú optikai vevőkkel, lehetővé téve kiterjedt, többpontos, nagy hatótávolságú elosztóhálózatok kiépítését minimális csillapítás mellett, valamint teljes kompatibilitást a korszerű digitális televíziós rendszerekkel.

Az adó a WDM (ang. Wavelength Division Multiplexing) technikát alkalmazza, amelynek köszönhetően nyolc egymástól független hullámhossz (1330 nm, 1350 nm, 1370 nm, 1390 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm) felhasználásával valósítható meg a jelek továbbítása, megfelelő szeparáció mellett. Ennek a megoldásnak óriási előnye, hogy lehetővé teszi egyetlen infrastruktúra (adó, optikai szál, splitterek, vevő) kiépítését a teljes jelcsomag átviteléhez. A versenytárs megoldásokban az infrastruktúrát általában párhuzamosítani kell, mivel a jelek 2 műholdról történő továbbítása szükséges (2 adó, 2 optikai szál, 2 splitter, 2 vevő). A Signal PRO megoldás megtakarítást jelent a kevesebb aktív és passzív elem alkalmazásának köszönhetően, helymegtakarítást az RTV szekrényekben, valamint időmegtakarítást a szerelő számára abból adódóan, hogy nincs szükség kettős passzív infrastruktúra kiépítésére.

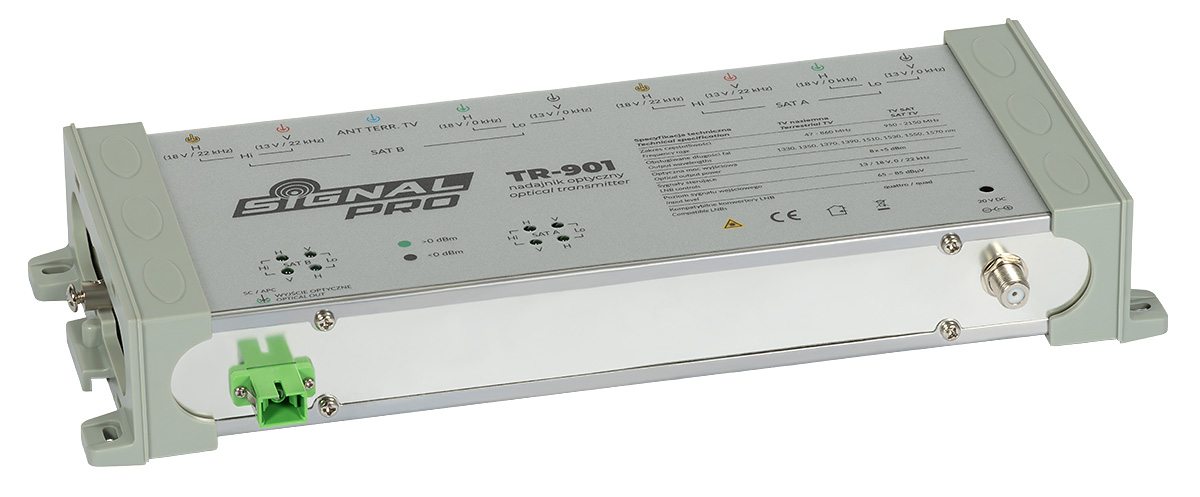

Az adó optikai kimenettel rendelkezik (kimeneti teljesítmény 8× +5 dBm), SC/APC típusú csatlakozóval lezárva, amely lehetővé teszi a jel elosztását legfeljebb 16 vételi pontra (QUATRO REC-109 R69958 típusú optikai vevőkre). A vételi pontok pontos száma, valamint a jelforrástól mért maximális távolságuk az optikai összeköttetés csillapítási mérlegének elkészítésével határozható meg, az optikai teljesítménykeret figyelembevételével.

Optikai–réz RTV/SAT rendszer professzionális SIGNAL PRO márkájú eszközök felhasználásával, 256 lakás számára:

• Műholdas TV (2 műholdpozíció)
• Földfelszíni TV, rádió
• elosztás 1 optikai szálon
• a jel felosztása 4 optikai útvonalra

Ez a megoldás nagy létesítményekben alkalmazható, ahol a lépcsőházak közötti távolság több tucat méter, és az RTV/SAT jelet egyetlen optikai szálon szeretnénk továbbítani. Az optikai kábel kiváló védelmet nyújt a túlfeszültségekkel szemben. Ez azt jelenti, hogy az antennák környezetében indukálódó minden túlfeszültség a közvetlenül utánuk telepített optikai adónál megáll – a telepítés összes többi eleme 100%-ban védett.
