Részletes leírás
Ez a kábel a következő szabványoknak felel meg:
- EN 50267-2-2:1998 - (NC - Non Corrosive) - nincs a maró füst kibocsátása - laborteszt no. 0271B/4/2008
- EN 50268-2:1999 - (LS - Low Smoke) - alacsony füstkibocsátás - laborteszt no. 0271B/2/2008
- EN 50267-2-1:1998, EN 50267-1:1998 - (Oh - Zero Halogen) - nincs a halogén kibocsátása - laborteszt no. 0271B/5/2008
![Coaxial Cable (75 ohm): TRISET PROFI 120dB A++ 1.13/4.80/6.90 [100m]](https://images.dipol.com.pl/pict/e1027+.jpg)

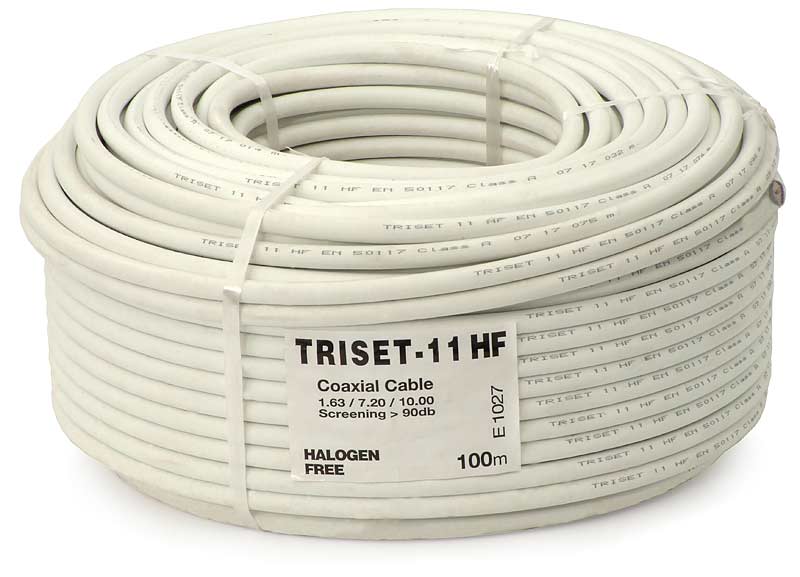

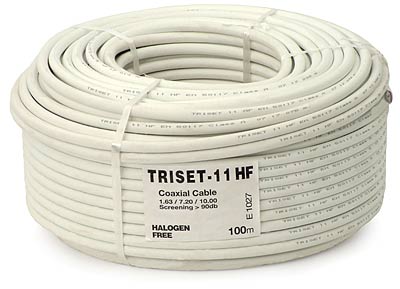

A kábel nézete tekecsben (100 m)
![Coaxial Cable (75 ohm): TRISET PROFI 120dB A++ 1.13/4.80/6.90 [100m]](https://images.dipol.com.pl/pict/e1027+++++.jpg)
A kábel nézete közelről
A HF (halogén mentes) technológia a kábelt alkalmassá teszi arra, hogy iskolákban, kórházakban a telepítések kábelezéseinél használják.
A TRISET család koaxiális kábelei a SatKrak 2007 kiállításon Az év terméke díjat nyerte a kiegészítő termékek kategóriában.
Főbb jellemzők:
- alacsony csillapítás
- tökéletes illesztés
- magas árnyékolási hatékonyság
- halogén mentes technológia
A RoHS direktíva előírásainak a megfelelősége.
Az árnyékolási hatékonysági mutatója 100dB fölött van, ami lehetőséget biztosít több kábel párhuzamos együttfutásának, amelyik elkerülhetetlen nagy multiswitch telepítéseknél. A TRISET-11 kábel belső vezetője (átm. 1.65 mm) rézből készül, garantáltan alacsony veszteségű, tartós (gyakorlatilag nincs korrózió) és megfelelő rugalmassággal rendelkezik a kábelezésnél. A kábel alkalmas arra, hogy nagyon kiterjedt TV antennahálózatokat építsenek vele. A szigorú technológiai fegyelem biztosítja a paraméterek pontos betartását.
Technikai adatok
| Megnevezés | TRISET-11 PE | ||
| Kód | E1027 | ||
| tolerancia | |||
Réz mag | |||
Átmérő | mm | 1.63 | +/-0.03 |
Mechanikusan habosított dielektrikum | |||
| Vastagság | mm | 2.74 | +/-0.05 |
| Átmérő | mm | 7.11 | +/-0.1 |
Oválissága (a kör keresztmetszet deformálódása) | +/-2% | ||
Alumínium fólia/pet/alumínium fólia 9+23+9um | |||
| Szélesség | mm | 27 | +/-0.3 |
| Szegély | mm | >3 | +/-0.5 |
| Vastagság | um | 46 | +/-3 |
| Fonat | |||
| Anyaga | Aluminium | ||
| Egy szál átmérője | mm | 0.16 | +/-0.01 |
| Szálak mennyisége | db | 24 x 7 | |
| Fonási szög | fok | 27 | |
| Köpeny | |||
| Anyaga | PE HF | ||
| Vastagság | mm | 1 | +/-0.1 |
| Külső átmérő | mm | 10.2 | +0.20/-0.05 |
| Szín | fehér | ||
| Általános paraméterek | |||
| Működési hőmérséklet | °C | -40...+70 | |
| Minimális hajlítási sugár | mm | egyszeres többszörös | 50 100 |
| Elektromos paraméterek | |||
| Mag ellenállása 20°C-on | Ohm/km | 8.3 | +/-0.5 |
| Köpeny ellenállása 20°-on | Ohm/km | 13.5 | +/-0.5 |
| Kapacitás | pF/m | 52 | +/-1.5 |
| A dielektrikum ellenállása | MOhm/km | 2000 | +/-3% |
| Impedancia | Ohm | 75 | +/-3 |
| Hullám csökkentő tényező | % | 84 | +/-1 |
Csillapítás
| Frequency [MHz] | Theoretical attenuation [dB/100m] | Measured attenuation [dB/100m] |
| 47 | 2.13 | 2.5 |
| 88 | 3.28 | 4.1 |
| 174 | 5.04 | 5.6 |
| 230 | 5.78 | 6.5 |
| 470 | 8.4 | 9.3 |
| 862 | 11.9 | 13.2 |
| 950 | 12.86 | 13.9 |
| 2150 | 20.28 | 21.0 |
| 2400 | 22.1 | 21.6 |
Visszirányú csillapítás
Frequency | MHz | 5-470 | 470-862 | 862-2150 | 2150-2400 |
Theoretical | dB | >=23 | >=23 | >=20 | >=18 |
Measured | dB | 23 | 22 | 20 | 18 |
Árnyékolási mutató
Frequency | MHz | 30-2400 |
Screening factor | dB | >=100 |
Az EN50117 norma szerint a koaxiális kábel az árnyékolási hatékonysági mutató osztályoknak felel meg: C, B, A, A+, A++.
A kábelezéseket tekintetbe véve, amelyeket az előfizetői hálózatokban használnak, a Triset 11HF-nél van a legmagasabb árnyékolási hatékonyság A+ és A++ között.
Kábelek árnyékolási mutatóinak osztályai
Class | 30-1000 MHz | 2-3 GHz |
C | 75 | 55 |
B | 75 | 55 |
A | 85 | 65 |
A+ | 95 | 75 |
A++ | 105 | 85 |
A TRISET-11 HF kábel karakterisztikája. KÉK: csillapítás, PIROS: impedancia illesztés..
Az ár 100m kábelre vonatkozik
Technikai adatok
Częstotliwość | MHz | 5-470 | 470-862 | 862-2150 | 2150-2400 |
Teoretyczna | dB | >=23 | >=23 | >=20 | >=18 |
Zmierzona | dB | 23 | 22 | 20 | 18 |
