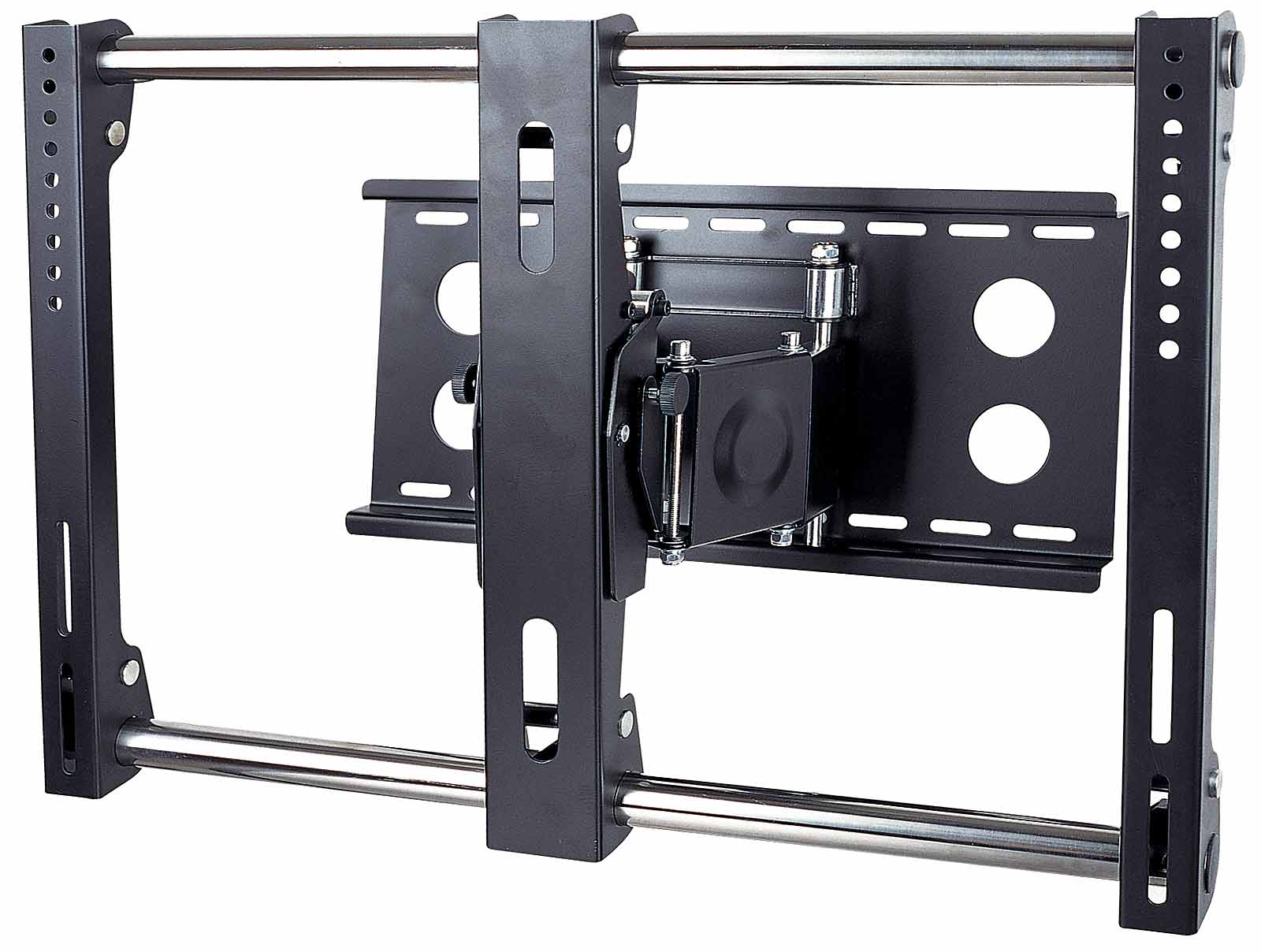

Kép a tartóról

A szerelvény vázlata

A DP107M E9621 tartó felhasználható a függőleges falfelületen elhelyezendő, legújabb divatú "vékony" LCD (Plazma) televíziók számára tartási lehetőséget biztosítani. A tartó maximális terhelhetősége 60 kg-ig. Könnyen felszerelhető a tartó és a tartólap beállítása (eszköz nélkül) 15 fokos határig lehetséges. Vízszintes irányban a tartót 40 fokig van mód elfordítani.

A tartót felhasználás céljából a falra kell felszerelni, amely konstrukciójánál fogva a megadott terhelési adatoknak megfelel.

Amennyiben a felhasználó nem képes a tartónak a falra való szerelését megoldani, vagy a fal terhelhetősége nem megfelelő, úgy kérjen a cégtől segítséget, aki professzionális módon kivitelezi a szerelést. A szett a szereléshez szükséges összes anyagot tartalmazza - az összeállítási rajzzal és lehetséges szituációkkal, valamint a csavarokat, tartókat és egyéb szerelési anyagokat. Nélkülözhetetlen eszközök: fúró fémhez/fához fi 4,8 mm (azokhoz a szerelésekhez, amelyeknek anyaga fa/fém) fúró betonhoz fi 12 mm (falra történő szereléshez) univerzális kulcskészlet, kalapács, ütvefúrógép.

Az óvatosság a biztonság érdekében fontos.

Ha egyszer is valamilyen kétség, vagy érthetetlenség merülne fel a termék szerelésével, vagy stabilitásával kapcsolatban, kérje a forgalmazó kereskedőt, hogy irányítsa professzionális gyakorlattal bíró szakemberhez. A tartószerkezetet célszerű először a felszerelés előtt a szettből és az álló elemekből - egyszer úgy összeállítani a felszerelendő hely közelében, hogy a tartó valamennyi eleme a szerelési helyére kerüljön.

A televízió felrögzítése lehetőleg két gyakorlott személy közreműködésével történjen!

A nem megfelelően átgondolt szerelés lehetséges velejárója a kár. A tartót más összeférhetetlen célra felhasználni nem szabad. A gyártó és a disztributor nem az előírásoknak megfelelő és helytelen szerelésből eredő károkért semminemű felelősséget nem vállal.

Megnevezés	LCD / Plazma TV tartó falra. dönthető. elfordítható DP107M
Kód	E9621
TV mérete collban	30” – 50”
Távolság faltól	100-254 mm
Standard rögzítés	VESA
Terhelhetőség	60 kg
Dönthetőség függőlegesen	-5° do +15°
Elfordítás vízszintes	+/- 40°
Méretek	750x510x100-254 mm
Önsúly	14,2 kg
